RACCORDS, SUPPORTS, PINCES INOX:
Sauf indication contraire, les accessoires sont en acier inoxydable 304 brossé
(satiné) .
Si la référence est suivie de : O : Disponible en inox 316
brossé (usage à l'extérieur)
M : Disponible en inox 2205 brossé (usage maritime)
P : Disponible en inox Poli (look chrome) (usage piscine)
Z : Disponible en Zamac look inox (usage à l'intérieur uniquement)
 |
Raccord inox droit M/M à coller
Article Nr. : Pour tube
790
016
16,0 x 1,0
790 233
33,7 x 2,0
4570150
40,0 x 2,0
790 242 OMP
42,4 x 2,0
790 042 O
42,4 x 2,6
790 248 O
48,3 x 2,0
790 048 OP 48,3 x 2,6
790 260 O
60,3 x 2,0
|
 |
Coude 90° à coller
Article Nr. : Pour
tube
4600510 16,0
x 1,0
305 233 33,7 x 2,0
4590320 40,0 x 2,0
305 242 OP 42,4 x 2,0
305 248 O 48,3 x 2,0
305 260 O 60,3 x 2,0 |
 |
Coude 90° à coller
Article Nr. : Pour
tube
303 233 33,7 x 2,0
303 242 OMP 42,4 x 2,0
303 042 O 42,4 x 2,6
303 248 O 48,3 x 2,0
303 048 OP 48,3 x 2,6
303 260
60,3 x 2,0 |
 |
Coude 90° droit à coller
Article Nr. : Pour tube
301 233 33,7 x 2,0
4590420 40,0 x 2,0
301 242 OP 42,4 x 2,0
301 042 O 42,4 x 2,6
301 248 O 48,3 x 2,0
301 048 OP 48,3 x 2,6
301 260 O 60,3 x 2,0 |
|
Raccord 90° M/F à coller
Article Nr. : Pour tube
306 233
33,7 x 2,0
306 242
42,4 x 2,0
306 248
48,3 x 2,0
|
 |
Coude 135° à coller
Article Nr. : Pour tube
300 233
33,7 x 2,0
4590520 40,0 x
2,0
300 242 OP 42,4 x 2,0
300 042 O 42,4 x 2,6
300 248 O 48,3 x 2,0
300 048 O P 48,3 x 2,6
300 260 O 60,3 x 2,0 |

315
316
|
Raccord
Q flexible inox
0° à 135°, Lg 116,5 mm
Article Nr. : Pour tube
315 242
42,4 x 2,0
315 248
48,3 x 2,0
0° à 210°, Lg 214,5 mm
Article Nr. : Pour tube
316 242
42,4 x 2,0
316 248
48,3 x 2,0 |
 |
Coude articulé M/M à coller
de -90° à + 90°
Article Nr. : Pour tube
4600710
16,0 x 1,0
302 233
33,7 x 2,0
4590720
40,0 x 2,0
302 242 OP 42,4 x 2,0
302 042 O
42,4 x 2,6
302 248 O
48,3 x 2,0
302 248 OP 48,3 x 2,6 |
 |
Raccord orientable M/M à coller
Article Nr. : Pour tube
312 233
33,7 x 2,0
312 242 OMP
42,4 x 2,0
312 042 O
42,4 x 2,6
312 248 O
48,3 x 2,0
312 048 OP 48,3 x 2,6 de 0° à 70° |
 |
Raccord T à coller
Article Nr. : Pour tube
307 233
33,7 x 2,0
4540110
40,0 x 2,0
307 242 OP
42,4 x 2,0
307 042 O
42,4 x
2,6
307 248 O
48,3 x 2,0
307 048 OP
48,3 x 2,6
307 260 O
60,3 x 2,0 56220320 42,4 /
33,7 / 42,4 x 2,0
Inox 304 |
 |
Raccord T orientable
Article Nr. : Pour tube
1031 2500
42,4 x 2,0
Inox 316 |
 |
Raccord T articulé à coller
Article Nr. : Pour tube
4585 100
33,7 x 2,0
4585 110
42,4 x 2,0
4585 120
48,3 x 2,0 Inox 316 brossé |
 |
Raccord T 90° à coller
Article Nr. : Pour tube
304 233 33,7 x 2,0
4592200 40,0 x
2,0
304 242 OP 42,4 x 2,0
304 042 O 42,4 x 2,6
304 248 O 48,3 x 2,0
304 048 O P 48,3 x 2,6
304 260 O 60,3 x 2,0 |
 |
Raccord + à coller
Article Nr. : Pour tube
204 6316
33,7 x 2,0
44550110
40,0 x 2,0
204 5316
42,4 x 2,0
204 7316
48,3 x 2,0
204 8316
60,3 x 2,0
inox 316 Article Nr. :
Tube/Tube
56200320
42,4 x 2,0 /
33,7 x 2
Inox 304 |
 |
Raccord + 90° à coller
Article Nr. : Pour tube
203 6316
33,7 x 2,0
203 5316 42,4 x 2,0
203 7316 48,3 x 2,0
203 8316 60,3 x 2,0
inox 316 Article Nr. : Tube/Tube
56200320
42,4 x 2,0 /
90°: 33,7 x 2
Inox 304 |
 2053
|
Adaptateur tube/tube 90°
Embout mâle
Article Nr. : Tube Ø/Tube
Ø
4773 233 33,7x2 / 33,7
4728 242 33,7x2 / 42,4
4728 248 33,7x2 / 48,3
4772 242 OMP 42,4x2 / 42,4
4772 042 O 42,4x2,6 / 42,4
4727 248 O 42,4x2 / 48,3
4727 048 O 42,4x2,6 / 48,3
4771 248 O 48,3x2 / 48,3
4771 048 OP 48,3x2,6 / 48,3
4726 060 48,3x2,6 / 60,3
2053
60,3x2 / 60,3
|
  |
Adaptateur tube/tube
orientable de 0 à 70°
Article Nr. : Tube Ø/Tube Ø
180776242 42,4 x 2/42,4
Inox 2205 (maritime) |
 |
Adaptateur tube/plat
Embout mâle
Article Nr. : Tube Ø
130728200 33,7
x 2
130727200O 42,4 x 2
130727000O 42,4 x 2,6
130726200O 48,3 x 2
130726000O 48,3 x 2,6
130725000 60,3 x
2 |
Support axial barre Ø 12 à 16 mm
voir ci-dessous chapitre B 1) "Sous lisses" |
Support pour traverse
Embout femelle, en 2 parties, inox 316
Article Nr. : T Ø / Support
D ext.
8700 400 26,9 plat
37 mm
8700 410 33,7 plat
44 mm
8700 420 42,4 plat 52 mm
8700 430 26,9 33,7
37 mm
8700 440 26,9 42,4
37 mm
8700 450 26,9 48,3
37 mm
8700 460 33,7 42,4 44 mm
8700 470 33,7 48,3 44 mm
8700 480 42,4 48,3 52 mm
8700 490 42,4 60,3 52 mm
8700 495 42,4 76,1 52 mm |
|
Support transversal
Embout femelle, à coller, inox 316
Article Nr. : T Ø / Support
D ext
8700 500 33,7 plat
36 mm
8700 510 33,7 42,4
36 mm
8700 520 33,7 48,3
36 mm
8700 530 42,4 plat
45 mm
8700 540 42,4 48,3
45 mm |
 |
Embase murale
Embout femelle
Article Nr. : Tube Ø
D x ht
4560 400 O
21,3 60x20mm
110505025 Z
25,4 60x20mm
4560 410 O
26,9 65x20mm
4560 420 OP 33,7
73x20mm
130505033 33,7
85x30mm
4560 430 O
40,0 85x25 mm
4560 440 OP 42,4
85x25 mm
130505042OP 42,4
95x30mm
4560 450 O
48,3 95x30 mm
130505048OP 48,3
100x35mm
4560 460 O
60,3 105x38 mm
130505048 60,3
115x40mm |
 |
Embase murale étroite
Embout femelle
Article Nr. : Tube Ø
D
4570010 O 42,4
85x54mm
4570020 O 48,3
95x58mm
|
 |
Embase murale 90° courbe
Article Nr Tube Ø
D H
4580 130 33,7 x 2,0 70
77 mm
4580 140 P 42,4 x 2,0 85 82 mm
4580 150 48,3 x 2,0 95
85 mm
4580 160 60,3 x 2,0 120 90 mm
H = distance mur/axe tube
Inox 316
|
 |
Embase murale 90° droit
Article Nr: Tube Ø
D H
4590 230 33,7 x
2,0 70 77 mm
4590 240 42,4 x 2,0 85
82 mm
4590 250 48,3 x 2,0 95 85
mm
4590 240 60,3 x 2,0 120 90 mm
H =
distance mur/axe tube
Inox 316 |
 |
Embase murale orientable
Article Nr. : Tube Ø
D platine
4480 500 21,3 x 2,0
60mm
4480 510 26,9 x 2,0 65mm
4480 520 33,7 x 2,0 70mm
4480 530 P 42,4 x 2,0 85mm
448 4316 48,3 x 2,0 95mm
Inox 316
56240 + rosace 42,4 x 2,0 80mm |
 |
Embase orientable angle
ou limon escalier bois
Article Nr. : Tube Ø
4595 000 33,7 x 2,0
4595 100 42,4 x 2,0
4595 200 48,3 x 2,0
Inox 316 |
 |
Embase murale
Article Nr. : Tube Ø
D
570200 20 x 1-1,5
65x25mm
Inox 304
|
 |
Embase murale M articulée
Article Nr. : Tube Ø
D
570150
20x1-1,5
65x25mm
Inox 304
|
 |
Entretoise Tube / plat
Article Nr. : Tube Ø
625026
26,9
625033 33,7
625042 O 42,4
625048 O 48,3
Ø : 25 mm Lg : 42,5 mm |
 |
Entretoise tube / tube
Article Nr. : Tube Ø / Tube Ø
626033
33,7 / 33,7
626042
33,7
/ 42,4
626048
33,7
/ 48,3
627042
42,4
/ 42,4
627048
42,4
/ 48,3
628048
48,3 / 48,3
Ø : 25 mm Lg : 42,5 mm
en 2 parties, courbes orientables |
 |
Support tube démontable
Article Nr Tube Ø
D H
8700750 42,4 x 2,0 70 40
mm
en 3 parties
Inox 316
|
 |
Support tube
Article Nr Tube Ø
D H
4565100 33,7 x
2,0 69 70 mm
4565110 42,4 x 2,0 82
72 mm
4565120 48,3 x 2,0 95 75 mm
4565130 60,3 x 2,0 105 80 mm
Inox 316 |
Nos garde-corps en kit Système
modulaire
sont
disponibles avec :

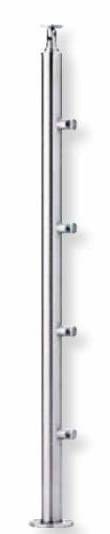

A) Fixations au sol ou au mur:
1) Fixations au sol:
|
Embase mur et sol manchon
Platine brossée, embout mâle,
à coller, 2 trous pour fixation au sol
Article Nr. : Tube Ø
Platine Ø
50010
33,7 x 2,0
100 mm
50011
42,4 x 2,0
100 mm
50012
48,3 x 2,0
100 mm
Inox 304 |
|
Embase de sol manchon renforcée
à coller,3 trous pour fixation au sol
Ht manchon mâle 100 mm
Article Nr. : Tube Ø
Platine Ø
942 233 O 33,7 x 2,0
100 x 16
942 242 OM 42,4 x 2,0
100 x 16
942 248 O 48,3 x 2,0
100 x 16
942 260 O 60,3 x 2,0
120 x 16
inox 304 et 316
8370 810 42,4 x 2,0
100 x 22
8370 815 42,4 x 2,6
100 x 22
8370 820 48,3 x 2,0
100 x 22
8370 825 48,3 x 2,6
100 x 22
Inox 316
|
|
Rosace pour embase 940 et 942
Article Nr. : Tube Ø
Ø
512 033 O 33,7 105 x 18 mm
512 042 OP
42,4 105 x 18 mm
512 048 O 48,3
105 x 18 mm
513 060 O 60,3
125 x 18 mm |
|
|
Rosace pour embase 8370
Article Nr. : Tube Ø
Ø
4072
42,4
105
x 25 mm
4073
48,3
105 x
25 mm
Inox 316 |
 de
+ 55° à - 55° |

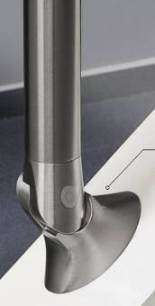

Embase manchon orientable Q
pour poteau sur muret incliné
Article Nr. : Tube Ø
Platine
945 242 42,4 x 2,0
107x53
945 248 48,3 x 2,0
110x59
à coller
1 fixation centrale invisible |
 |
Embase manchon
Article Nr. : Tube Ø
Platine Ø
946 242 42,4 x 2,0
80 mm
946 248 48,3 x 2,0
80 mm Embout mâle, à coller
1 fixation centrale invisible |
|
Platine renforcée
Article Nr. : Tube Ø
Platine Ø
940 042 O 42,4 x 2,0
100 x 16
940 048 O 48,3 x 2,0
100 x 16
2 trous pour fixation
à souder
poteau avec platine soudée disponible |
|
|
Rosace pour embase 940 et 942
Article Nr. : Tube Ø
Ø
512 042 OP
42,4 105 x 18 mm
512 048 O 48,3
105 x 18 |
|
Platine renforcée + joint
Article Nr. : Tube Ø
Platine Ø
3502 042O 42,4 x 2,0
105 x 16
3502 048O 48,3 x 2,0 115 x 16
3 trous pour fixation
à souder
poteau avec platine soudée disponible |
|
Rosace pour embase 3502
Article Nr. :
Ø
511 042 OP 110
x 27 mm
511 048 OP 120 x 27
|

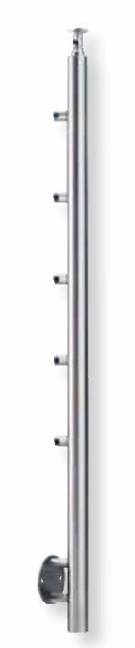

2) Fixations latérales :

|
Support mural pour balustrade
Article Nr. : Tube Ø
130551033
33,7
130551042 OP 42,4
130551048 OP 48,8
Poteau réglable en hauteur
Ø 150 x 10 mm
Disponible: platine sur mesure carrée ou rectangulaire |
  |
Support mural d'angle
de 90 à 270°
Article Nr. : Tube Ø
130555042 O 42,4
130555048 O 48,8
Tube réglable en hauteur
Ht 150 x 10 mm
|
  |
Support mural Q Désign
Article Nr. : Tube Ø
130556042
42,4 210x62
130556048 48,3
210x62
Inox 304 130557042
42,4
150x62
130557048 48,3
150x62
Disponible en inox 304 et 316 Aplomb
réglable
Balustre réglable en hauteur
|
 |
Support mural pour poteau
Article Nr. : Tube Ø
8370 410 42,4
x 2,0 mm
8370 415
42,4 x 2,6 mm
8370 430 48,3
x 2,0 mm
8370 435 48,3 x 2,6 mm
Ø 110 x 10 mm
Embout mâle
Inox 316
|
 |
Platine murale pour tube
Article Nr. : Tube Ø
8370900 33,7
x 2,0 mm
8370910
42,4 x 2,0 mm
8370920 48,3
x 2,0 mm
180 x 90 mm, ép. 8 mm
Embout mâle
Inox 316
|
|
|
Fixation murale à entretoise
Inox 304 brossé
Article Nr. : Tube Ø Écart
80210
42,4 40+10 mm
Ø 100 x 10 mm
Article Nr. : Tube Ø Écart
81200
42,4 30+6 mm
81210
42,4 40+6 mm
81220
42,4 50+6 mm
81230
42,4 70+6 mm
81240
42,4 90+6 mm
Ø 100 x 6 mm
Article Nr. : Tube Ø Écart
196033304 33,7
40+6 mm
196048304 48,8
40+6 mm
Ø 100 x 6 mm
Entretoise Ø 20
Inox 316 brossé
Article Nr. : Tube Ø
Écart
8370210
42,4 50+6 mm
Ø 100 x 6 mm
Entretoise Ø 26,8 x 50 mm
Inox 316 miroir
Article Nr. : Tube Ø Écart
10558200 42,4
36+8 mm
Ø 125 x 8 mm
Entretoise Ø 20 x 36 mm
|
  |
Entretoise de fixation latérale
Article Nr. : Tube Ø
130550042 42,4
130550048 48,8
Ø 30/35 mm
Distance mur 31 mm
Tige filetée M10 x 200
à boulonner ou sceller
|
B) Remplissage des garde-corps
:
1) Barres horizontales
|
Supports de barre pour tube rond et carré
Ø 22 x 30 mm
Inox 304 et 316, brossé ou poli
|
|
Supports transversaux pour lisse
en 2 parties, orientable
Article Nr. : Tube
Barre
830 000 OP plat
Ø 12
830 033 Ø 33,7
Ø 12
830 042 OP Ø 42,4
Ø 12
830 048 OP Ø 48,3
Ø 12 840 000 O plat
Ø 16
840 042 O Ø 42,4
Ø 16
840 048 O Ø 48,3
Ø 16
Ø 10, 14 et 16 mm, consultez-nous. |
|
Supports raccord sous lisse
Article Nr. : Tube
Barre
831 000 O plat
Ø
12
831 033 Ø 33,7
Ø 12
831 042 O Ø 42,4 Ø
12
831 048 O Ø 42,4
Ø
12
Ø 10, 14 et 16 mm, consultez-nous.
|
|
Supports borgnes à gauche
Article Nr. : Tube
Barre
832 000 O plat
Ø
12
832 033 Ø 33,7
Ø 12
832 042 O Ø 42,4 Ø
12
832 048 O Ø 42,4
Ø
12
Supports borgnes à droite
Article Nr. : Tube
Barre
833 000 O plat
Ø
12
833 033 Ø 33,7 Ø
12
833 042 O Ø 42,4 Ø
12
833 048 O Ø 48,3
Ø
12
Uniquement pour
Ø
12 mm
|
 |
Coude articulé F/F
Article Nr. : Barre
130302010 Ø 10
130302012 O Ø
12
10 56 11 00 P Ø
12
130302014 Ø 14
Coude articulé M/M
Article Nr. : Tube Ø
4600700
12,0 x 1,0 mm
4600710
16,0 x 1,0 mm |
 |
Connecteur F/F pour barre
Pliable
Article Nr. : Barre Ø
10314200 O
10 mm
10314300 O
12 mm
10314400 O
14 mm |
 |
Connecteur pour sous lisses
Article Nr. : Barre Ø
10204000
12 mm
Ø 18 x 36 mm |
|
Support axial pour sous lisses
en 1 pièce, Ø 18 x 30 mm
Article Nr. : Barre Ø Support
530000 O 12 mm
plat
530269
12 mm Ø 26,9
530337
12 mm Ø 33,7
530424 O 12 mm Ø 42,4
13085048 O 12 mm Ø 48,3
En 2 parties, Ø 27 x 35 mm
40650316 12 mm
42,4 mm
40651316 12 mm
plat
40652316 14 mm
plat
40653316 16 mm
plat
Inox 316 |

|
Support axial articulé F
Inox 316
Article Nr. : Tube Ø Barre
8700100 plat Ø
12
8700110 33,7
Ø
12
8700120 42,4 Ø
12
8700130 48,3
Ø
12 8700140 plat Ø
16
8700150 33,7
Ø 16
8700160 42,4 Ø
16
8700170 48,3
Ø 16
En 3 parties,
Ø 21,5 mm |
|
|
Support axial articulé M
Inox 316
Article Nr. : Tube Ø Tube Ø
4600800 42,4
12,0 x 1,0
4600810 42,4
16,0 x 1,0
En 3 parties. |
 |
 |
Support Plexi Épaisseur jusqu'à 6 mm
Article Nr. : Barre
60185 Ø
12
Placement aisé sur garde-corps existant |
 |
Épaisseur de 8 à 10 mm
Article Nr. : Barre
104069 Ø
12
104068
Ø 14
6550400 Ø
16
Placement sur barres avant montage |
  |
Embout plat pour barre
Article Nr.
: Barre Ø
735 012 O 12 mm à coller, Ø 16 mm
garniture extrémité ou fixation murale |
  |
Embout boule pour barre
à coller, Ø 20 mm
Article Nr. : Barre Ø
221 010
10 mm
221 012 OP 12 mm
221 014
14 mm
|

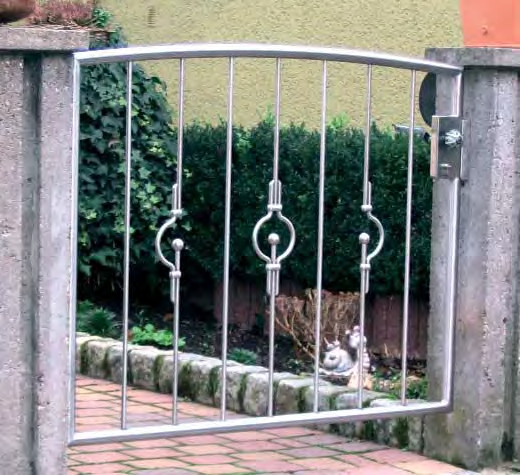

Balustres simples et décoratives |
Barreaux verticaux
Contactez-nous
|
2) Câble
inox
|
Système de fixation
Câble, chape, attache, ridoir, tendeur :
|
pour câble inoxydable tendu
Consultez nous
|
3) Plexi et Verre de
sécurité clair,
opalin ou coloré
Easy Glass® System : Profil
de sol ou
de montage latéral: consultez-nous |

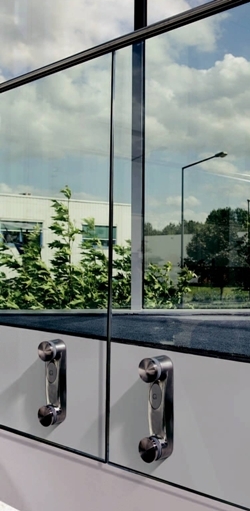

Autres modèles de pinces pour verre
trempé et/ou feuilleté : consultez nous |
 |
Support verre Ø 30 mm
Article Nr. : Support
6500100
plat
6500110
Ø 33,7 mm
6500120
Ø 42,4 mm
pour verre jusqu'à 18 mm
Inox brossé 316,
Ø 40, 50, 60 et 70 mm: consultez nous |
  |

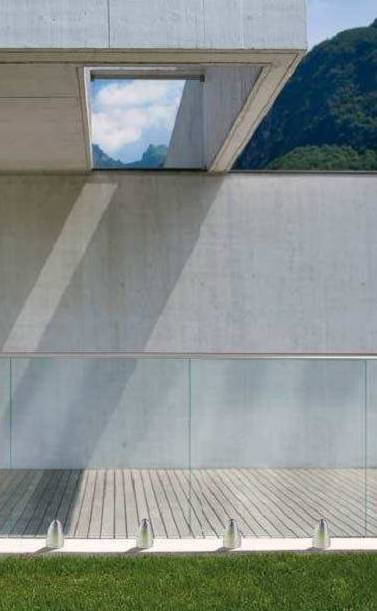

Easy glass®
Pince à verre de sol
Inox brossé 316,
170 x 108 x 89 mm
Article Nr. : Pour verre
146012
T 12 mm
146013
TF 12,76 mm
146014
TF 13,52 mm
146015
T 15 mm
146016
TF 16,76 mm
146017
TF 17,52 mm
T : Trempé -
TF : trempé + 2 ou 4 feuilles de PVB
Main courante à gorge, inox et bois, pour verre: contactez-nous. |
4) Plaque inox pleine ou
perforée
 |
Attache tôle Q pour tube rond et carré
Inox brossé ou poli, Ø 25x35 mm
Tôle de 1,5 à 4 mm
Article Nr. : Pour
tube
743 033
33,7
743 042*P
42,4
743 048
48,3
743 000
plat |
 |
Pince à tôle Q pour tube rond et carré.
Inox brossé ou poli et zamac
Article Nr. : Pour
tube Tôle
2202 042
42,4
2 mm
2202 048
48,3
2202 000
plat
2203 042
42,4
3 mm
2203 048
48,3
2203 000
plat
2204 042
42,4
4 mm
2204 048
48,3
2204 000
plat |
 |
Attache pour tôle ou plexi sur tube.
Ø 30 mm, vis M8.
Ecarteur Ø 20x20 mm,
Article Nr. : Pour
tube
10 90
07
42,4 |
 |
Attache pour tôle ou plexi sur tube
Ø 21,5 x 6,5+22 mm, vis M6
Article Nr. : Pour
tube
6500700
Plat
6500710
33,7
6500720
42,4 |
|
20-22-25-27
21-24-26
40-41-44-46
